Sie können bei SC Master- oder SD Event Control-Geräten Shows mit externen Tasten, Tastaturen oder beliebigen Schaltern von Lichtschranken, Bewegungsmeldern usw. starten. Dafür besitzen die Geräte eine REMOTE-Buchse (außer SD Event Control Light) und die DATA-IN/OUT-Buchse. Außerdem können verschiedene SC Net-Module wie SC Remote 16 in sowie SC Remote 16 in-out für diese Aufgaben verwendet werden.
Neben dem Starten von CF-Card-Shows ist es auch möglich, Wings Vioso RX in zahlreichen Funktionen zu steuern, beispielsweise bei einer Video-Präsentation; mehr erfahren Sie hier.
Welche Buchse möchten Sie verwenden?
SC Net mit SC Remote 16 in / in-out
Über die REMOTE-Buchse können drei verschiedene Shows gestartet werden. Dafür müssen Sie bei den CF-Card-Einstellungen in der Remote-Tabelle die gewünschten Shows auf die ersten drei Remote-Eingänge legen, siehe Remote-Eigenschaften für Shows.
Die ersten drei Remote-Eingänge sind an der REMOTE-Buchse auf folgende Weise schaltbar:
IR 1 ...Pin 2 auf Pin 3 (SW 2)
IR 2 ...Pin 1 auf Pin 3 (SW 1)

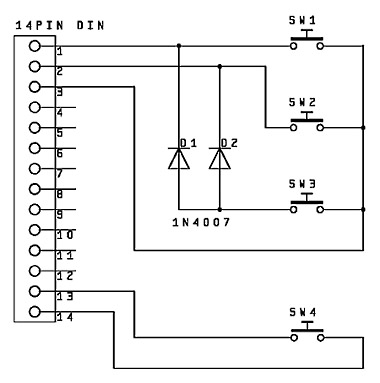

IR 3 ...erfordert eine Beschaltung nach folgendem Schema (SW3):
Außerdem können die Schalter SW 2 und SW 4 auch X-Zeiten bzw. Pause-Marker bei Wiedergabe von CF-Card-Shows auslösen.
Die DATA-IN/OUT-Buchse ermöglicht den Anschluss einer Tastatur-Matrix mit bis zu 16 Tasten für den Start von 16 verschiedenen Shows. Die gewünschten CF-Card-Shows können Sie in der Remote-Tabelle den Eingängen Remote 1 bis Remote16 frei zuweisen, siehe Remote-Eigenschaften für Shows. Hier können Sie auch einstellen, ob eine Show beim Schließen oder beim Öffnen des Schaltkontaktes starten soll.

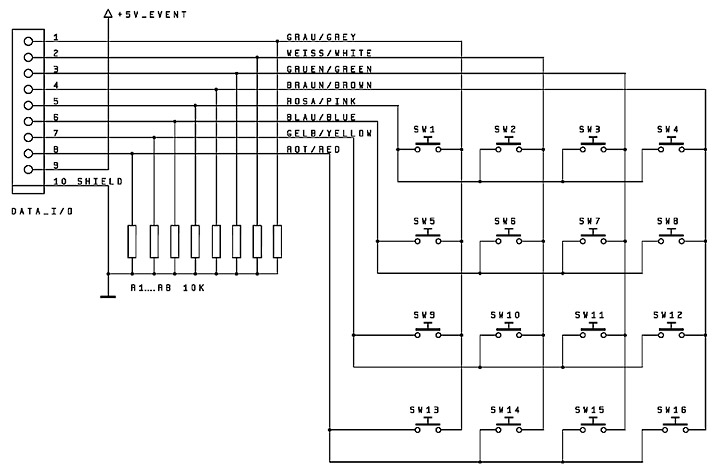

Die Tasten bzw. Schalter müssen nach folgendem Schema angeschlossen werden:
Einzelne Taster oder Bewegungsmelder etc. können Sie ebenfalls nach diesem Schema anschließen. Allerdings müssen die acht Widerstände mit je 10 kOhm in jedem Fall vorhanden sein. Für den Anschluss von Tastern können Sie das SC Master-Show-Start-Kabel Data IO open end (Artikel SCF-SSK-DA-OE) von uns beziehen. Es ist bis zu 10 Meter verlängerbar.
Bei einer Matrix-Beschaltung darf immer nur eine Taste gedrückt werden. Sind mehrere Tasten gedrückt, wird nur die erste erkannt und ausgewertet. Im Gegensatz dazu erkennt die Remote 16in Extension auch mehrere gleichzeitig gedrückte Tasten. Außerdem sind Kabellängen über 10 Meter möglich.
Auch die SC Net-Module SC Remote 16 in und SC Remote 16 in-out eignen sich für die Fernsteuerung von SC Master oder Wings Vioso RX. Wenn Sie Wings Vioso RX steuern möchten, ist dies nur in Verbindung mit einem SC Master bzw. Event Control möglich. Die Inbetriebnahme dieser Module ist im Handbuch der SC Net-Module erläutert, wo Sie auch einen Schaltplan finden. Folgende Punkte sollten Sie darüber hinaus beachten:
Im Media-Pool unter Geräte brauchen die Eingänge nicht angemeldet werden. Also wird das SC Remote 16 in gar nicht angemeldet und vom SC Remote 16 in-out werden nur die Schaltausgänge angemeldet.
Die Module SC Remote 16 in und SC Remote 16 in-out müssen zwingend die unteren SC Net-Adressen belegen, also Adresse 2, bei zwei Modulen die Adressen 2 und 3 und bei drei Modulen 2, 3, 4 usw.
Das Modul mit Adresse 2 startet die Shows 1 - 16, das Modul mit Adresse 3 die Shows 17 - 32 usw.
Eine Show wird gestartet, wenn einer der Kontakte 1 bis 16 auf Kontakt 25 (+ 12 V) geschaltet wird. Mit Hilfe des Sensor-Eingangs (Pin 17 auf Masse) können Sie definieren, dass der Show-Start durch negativen Impuls erfolgt, also Schalten eines Kontaktes 1 bis 16 auf Masse.
Für das Starten von CF-Card-Shows gibt es weitere Optionen wie die freie Zuordnung der Schalteingänge zu beliebigen Shows sowie Reaktion auf Schließen oder Öffnen eines Kontakts , siehe Remote-Eigenschaften für Shows.
In Wings Vioso RX können Sie durch Schalten eines Kontakts die Wiedergabe einer Timeline mit entsprechendem Remote-Index starten. Ist keine Timeline mit dem Remote-Index vorhanden, wird der Trigger bzw. Kontrollfeld mit diesem Remote-Index gestartet, siehe Fernsteuern von Wings Vioso RX mit SC Master/Event Control.
